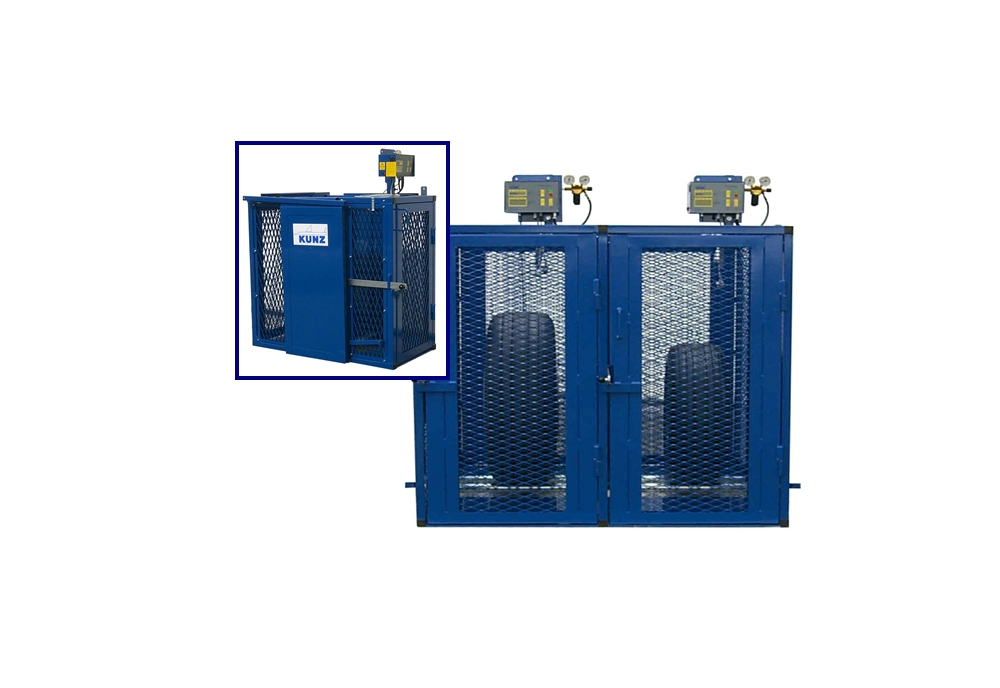

Стенд для проверки колес KUNZ TTS состоит из автоматического насоса ATI Automatic и клетки безопасности 65/28AC или 50/21AC.
Компрессор для подачи воздуха, оборудованный влаго- и маслоотделитетем может быть поставлен в качестве опции.
Клетка безопасности TTS является уникальной конструкцией, изготовленной с помощью рефракционной технологии наложения поверхностей.
Двойной металлический каркас расположен друг относительно друга таким образом, что уменьшает силу воздушной волны до 10 – 15 % от первоначальных значений. Данная конструкция также позволяет оператору произвести доскональный осмотр колеса внутри клетки безопасности.
Клетки безопасности 65/28AC и 50/21AC это специальные клетки, разработанные для авиационных колес, конструкция которых противостоит давлению до 24 бар/350 psi. Сдвижная дверца с одной стороны и металлические панели с других сторон предохраняют оператора от возможного попадания болтов и гаек, либо диска при разрыве колеса.
Автоматический насос ATI обеспечивает подачу давления, превышающего номинальное, как минимум на 1 бар (14.5 psi). Этот метод позволяет избежать разрыв колеса сразу же после подачи номинального давления. Упрощенная панель управления автоматическим насосом ATI оборудована сенсорными кнопками для установки необходимых параметров. Требуемая величина давления и превышение давления отображаются на дисплее.
Действительное давление в колесе постоянно отображается во время процесса на дисплее. Красный символ, появляющийся на дисплее показывает, что процесс подачи/сброса давления не закончен. Зеленый цвет сигнализирует окончание процесса.
Изменение требуемого давления осуществляется нажатием соответствующей кнопки.
Оператор имеет возможность выбора 4 предустановленных программ, помимо ручного выбора программы испытаний.
Программа испытаний также может быть быть задана оператором, но при условии, что минимальное давление составляет не менее 1 бара (14.5 psi).
Предлагаются 2 исполнения автоматического насоса KUNZ ATI:
ATI 16 бар, макс. давление 16 бар (232 psi) и расход до 450 л/мин. (15.75 cfm)
ATI 24 бар, макс. давление 24 бар (348 psi) и расход до 100 л/мин. (3.50 cfm)
Автоматический насос KUNZ ATI, размеры в мм (дюймах): 300 (11.8) длина, 170 (7.7) ширина, 150 (5.9) высота.
Технические характеристики:
Клетка безопасности 50/21AC для авиашин до 50" в диаметре и 21" шириной, размеры в см (дюймах): 185 (73) высота, 84 (33) ширина, 150 (59) глубина в комплекте с насосом АТІ 16 бар.
Клетка безопасности 50/21AC для авиашин до 50" в диаметре и 21" шириной, размеры в см (дюймах): 185 (73) высота, 84 (33) ширина, 150 (59) глубина в комплекте с насосом АТІ 24 бара.
Клетка безопасности 65/28AC для авиашин до 65" в диаметре и 28" шириной, размеры в см (дюймах): 222 (87) высота, 100 (39) ширина, 190 (75) глубина. с насосом АТІ 16 бар.
Клетка безопасности 65/28AC для авиашин до 65" в диаметре и 28" шириной, размеры в см (дюймах): 222 (87) высота, 100 (39) ширина, 190 (75) глубина. с насосом АТІ 24 бара.
Клетка безопасности TWIN 50/21AC c раздвижными дверями для авиашин до 65" в диаметре и 28" шириной, размеры в см (дюймах): 222 (87) высота, 178 (70) ширина, 180 (71) глубина. с насосом АТІ 16 бар.
Клетка безопасности TWIN 50/21AC c раздвижными дверями для авиашин до 65" в диаметре и 28" шириной, размеры в см (дюймах): 222 (87) высота, 178 (70) ширина, 180 (71) глубина. с насосом АТІ 24 бара.
Клетка безопасности TWIN 65/28AC с раздвижными дверями для авиашин до 65" в диаметре и 28" шириной, размеры в см (дюймах): 222 (87) высота, 178 (70) ширина, 180 (71) глубина, с насосом АТІ 16 бар.
Клетка безопасности TWIN 65/28AC с раздвижными дверями для авиашин до 65" в диаметре и 28" шириной, размеры в см (дюймах): 222 (87) высота, 178 (70) ширина, 180 (71) глубина, с насосом АТІ 24 бар.
Опционально:
Индикатор давления для АТІ
Редуктор давления для ATI 16 бар
Редуктор давления для ATI 24 бар
