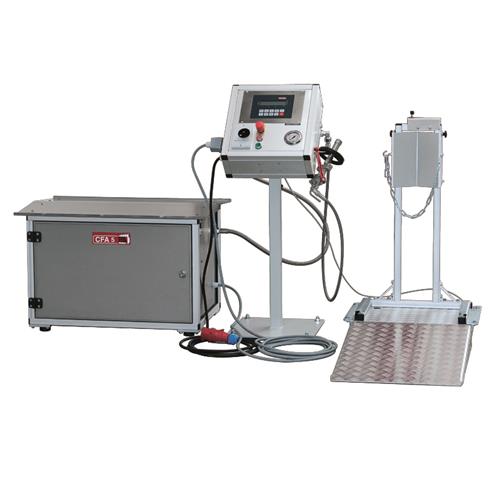

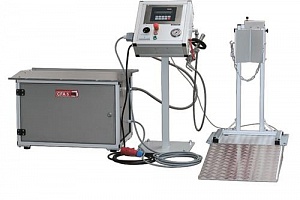

CFA-5 складається з насосного блоку, контрольної панелі на блоці і електронних підлогових вагів.
Вона може бути використана тільки з балонами з твердою вуглекислотою (15-20 бар).
Під час роботи станції вуглекислота постійно знаходиться в русі: від транспортного балону з вуглекислотою через насосний блок в заповнюючий балон, який розташований на виносних вагах, або назад в транспортний балон.
Насосний блок приєднується безпосередньо до джерела вуглекислоти.
Пульт управління з'єднується з насосним блоком шлангом високого тиску.
Заправляючі балони встановлюються на підлогові ваги і підключаються за допомогою наповнюючої головки до пульта управління.
Перед зарядкою на виносних програмованих вагах виставляється необхідна вага і натисканням кнопки проводиться тарування.
Після цього відкривають всі клапани і контролюють процес наповнення на пульті управління.
При досягненні заданої ваги процес наповнення автоматично відключається.
Клапан на заповненому балоні перекривається вручну.
Після цього перекривається другий клапан на наповнюючій голівці і балон може бути знятий з вагів.
-
Модель
|
CFA 5
|
Продуктивність, кг/мин
|
5
|
Двигун
|
400 В
|
2,2 кВт
|
1400 об/хв
|
Ваги
|
Програмовані підлогові електронні ваги
1100 х 580 х 1135 мм
40 кг
|
Контрольна панель: розміри, мм
|
1200 х 430 х 400
|
Вага, кг
|
37
|
Розмері (ВхШхД), мм
|
675х845х675
|
Загальна вага, кг
|
175
|
