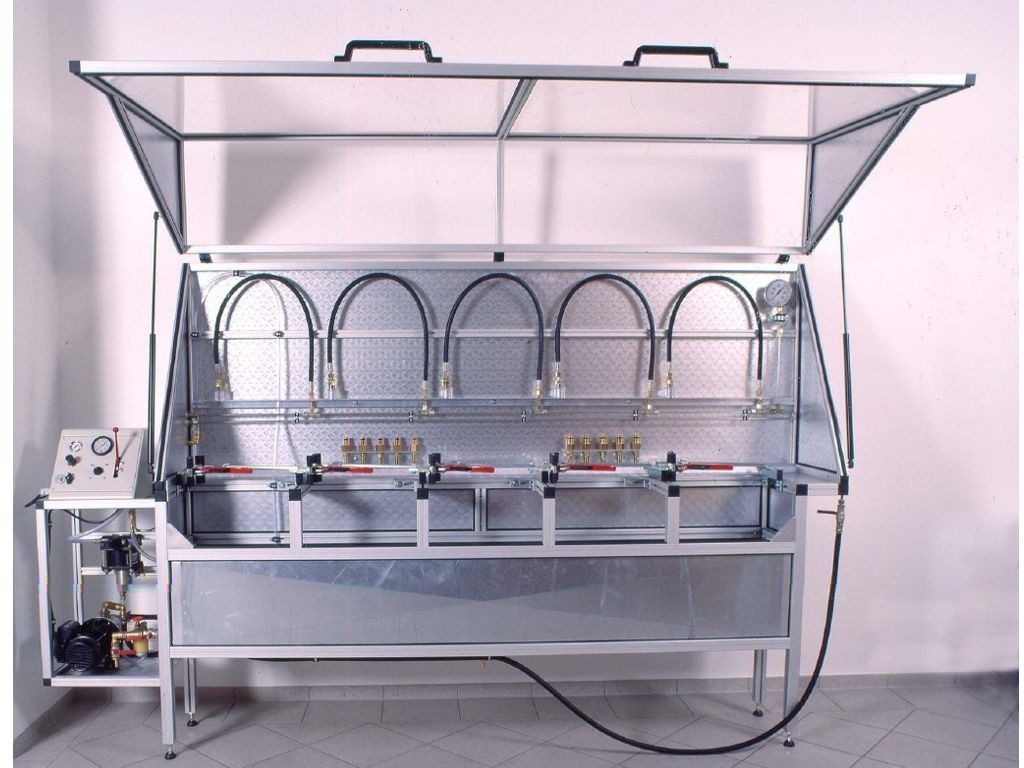

Установка HTG 500/60 являє собою комбінацію з двох попередніх.
До кожної з 5 робочих секцій на контрольному стенді під'єднані 2 різних шланги високого тиску.
Блок управління має важелі перемикання тестового тиску "HTG 60" і "HTG 500".
Випробувальний тиск контролюється манометром (для кожного тиску є свій манометр).

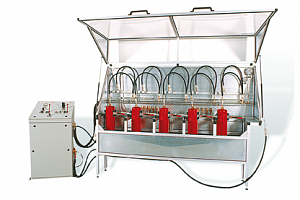

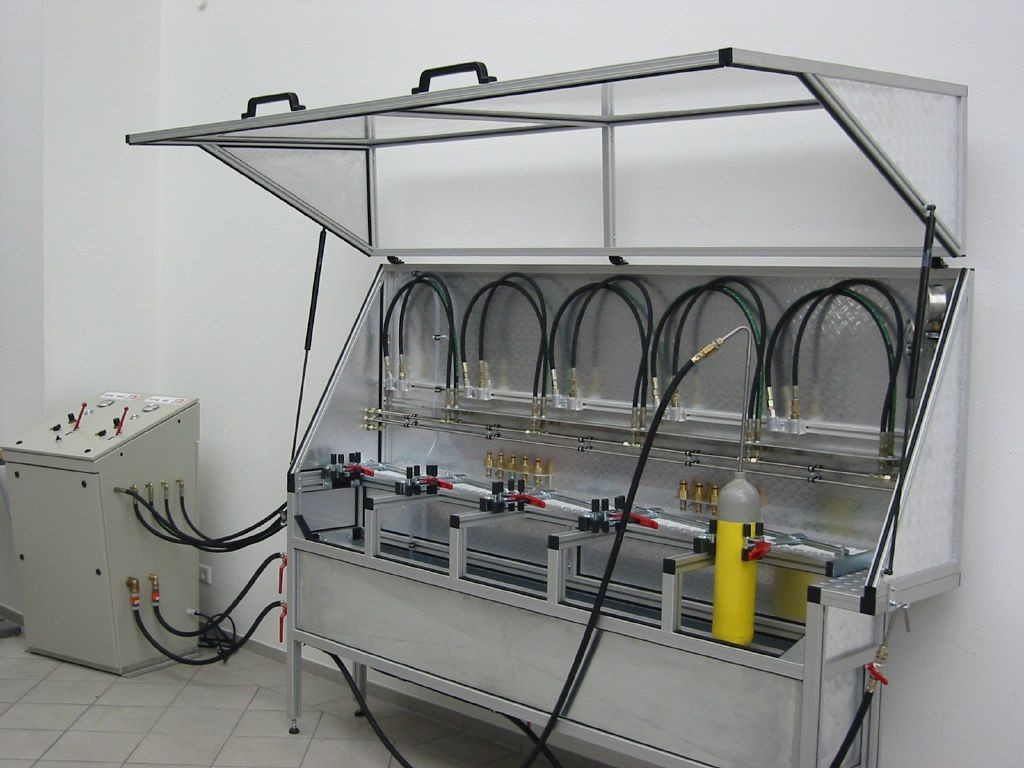

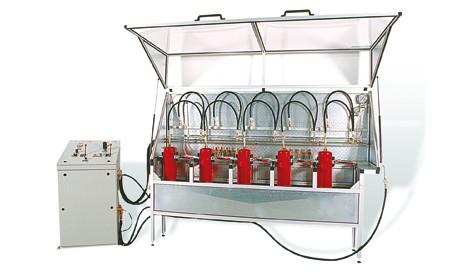

За допомогою цього пристрою насосний блок і випробувальний стенд виконані в різних блоках і з'єднані шлангами.
-
|
HTG 500
|
HTG 60
|
HTG 500 / 60
|
Допоміжний насос для заповнення водою
|
230 В, 50 Гц, 0,8 кВт, 2850 об/хв
|
Продуктивність допоміжного насоса
|
50 л/хв
|
Максимальна випробувальний тиск
|
500 атм.
|
60 атм.
|
500 / 60 атм.
|
Вимоги до магістралі стисненого повітря
|
до 10 атм., продуктивність 300 л/хв.
|
Габарити в закритому положенні, см
|
178х285х56
|
178х250х56 стенд
116х70х61 насос
|
Вага, кг
|
203
|
165
|
189 стенд, 100 насос
|
